一、概 述
    SBW-644溫度變送器是一個兩線制變送器（即一對導線既是供電電源線，又是信號傳輸線），配接兩線制顯示表頭，它具有較強的負載能力，帶有非線性校正電路，可測量工業過程中－200～1800℃范圍內的各種介質的溫度，將溫度信號轉換成與溫度信號成線性的4～20mADC電流輸出信號，送顯示、調節記錄儀表、PLC或DCS系統進行集散控制。

二、主要技術指標
    1、基本精度:±0.5﹪(含冷端溫度補償)
    2、工作電壓:24VDC
    3、負載能力：供電電壓為24V時，負載為0～250Ω；
    4、環境溫度影響:每變化10℃,誤差小于標定量程的±0.1﹪
    5、***大電源電壓變化范圍:±0.05﹪
    6、***大負載變化影響:±0.05﹪
       環境溫度:-25℃～+70℃
       相對濕度:﹤85﹪
       環境振動頻率:﹤60Hz位移幅度:﹤0.14㎜

三、產品選型
    為了滿足各類不同用戶的需求,將溫度變送器的量程范圍進行了分檔,以供用戶參考。

四、安裝接線圖

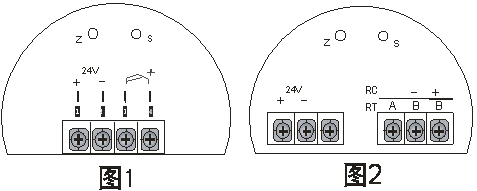

    SBW-644系列溫度變送器，安裝接線圖如下圖所示，圖1為SBW-644(無顯示)型變送器，1，2端接24電源，3，4接熱電偶信號。圖2 為SBW-644S(帶顯示)型變送器，1，2端為24V電源接線端子，4，5，6為信號端子(對應圖中A,B,B)，若是熱電阻信號，則熱電阻的一端和4號端子相接，另一端同時接5，6兩端，若為熱電偶輸入時接5，6兩端，5端為負，6端為正。

五、溫度變送模塊調整
    若為Pt100輸入時，則不需要另裝Pt100溫變模塊，該部分電路已集成到圖1，圖2的電路板上，只需按上面圖1，圖2所示的電位器旋鈕進行零點和滿度調整即可。

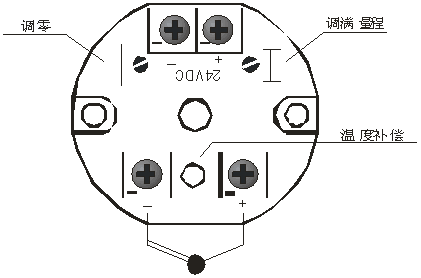

    若為K型熱電偶信號則需另加K型溫度變送模塊品并按以下步驟調整



步驟
    （1） 按典型應用接線圖接線，在1，2輸入端接入標準電位差計（如UJ33a）輸出信號為電動勢，在4，5輸出端串接上標準電流表和24VDC穩壓電源。
    （2） 調零：反接信號輸入線，（即1接電位差計輸出+端，2接電位差計輸出-端），使電位差計輸出校驗現場室溫對應的電動勢，調整電位器Z，使電流表的讀數為4mA。
    （3） 調滿：正接信號輸入線（即1接電位差計輸出-端，2接電位差計輸出+端）使電位差計輸出滿量程對應的電動勢，調整電位器S，使電流表的讀書數為20mA。（該電動勢為滿度電動勢減去室溫對應的電動勢后的值）
六、典型應用接線圖

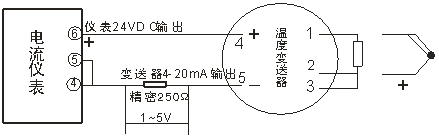

    儀表有24VDC饋電輸出

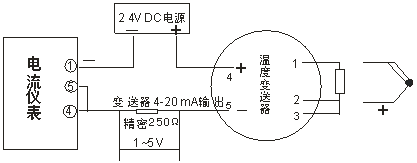

    儀表無24VDC饋電輸出

注意事項：
    1.變送器電源須***小于36VDC，******不能將高壓市電接入回路。
    2.變送器組成的回路，負載電阻總和應在使用說明書規定的工作范圍內。
    3.不同規格變送器模塊，顯示屏不能互換。
    4.當安裝環境較差時（空氣流動差，溫度高），請采用高溫環境一體化溫度變送器。采用散熱裝置以降低工作環境溫度，提高可靠性。
    5.變送器在運輸、安裝、使用中嚴禁撞擊、敲打等劇烈沖擊。
    6.溫度變送器的標定是一個技術要求較高的工作，非專業人員、無標定用的儀器請不要隨便調節二個電位器，造成精度下降甚至不能正常工作。
    7.標定時，由于二個電位器之間互相有影響，須***反復調零和調滿度。直到能滿足精度要求，標定工作才算完成。

常見故障分析
    1.變送器輸出電流為27.3mA左右時，為熱電阻短路。
    2.沒有電流輸出，為接線錯誤。
